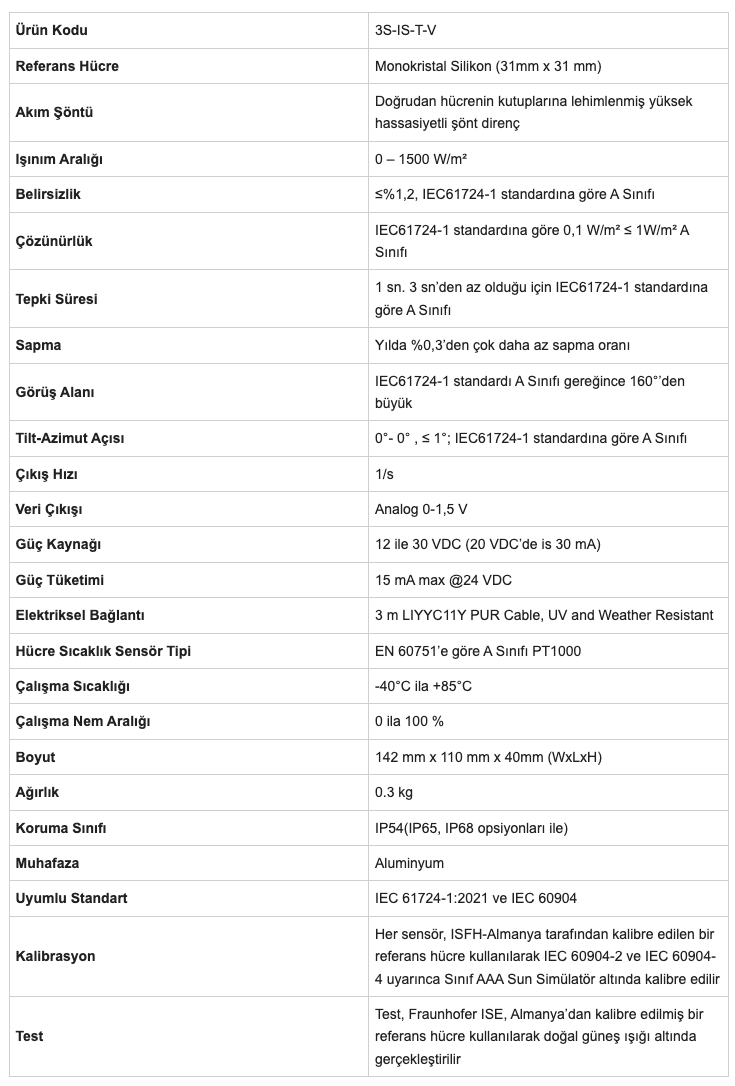

Seven Işınım Sensörü / Analog 0-1,5V

SEVEN, Huawei, Goodwe, SMA, SolarEdge, Blue'Log, Sungrow, Growatt, ABB/Fimer, EnCombi, Solarify, Elum Energy, General Electric, Kehua Tech, SolaX Power, Solplanet, Solis, VTC Enerji veri kaydedicileri ile uyumlu Güneş Enerjisi Santralleri için gerekli hava istasyonu sensörleri üretmektedir.Hava istasyonu Goodwe izleme sistemi Promate'i kullanarak güneş enerji santrallerinin izlenebilmesi için gerekli olan sensörleri içerir.

Işınım Sensörü – Modbus RTU Çıkışlı Seven Işınım Sensörü, Güneş Enerji Santrallerinde performans hesabı yapılabilmesi için kullanılan PV piranometredir. Panellerin aldığı ışınım değerini Watt/m² cinsinden ölçer ve Modbus RTU protokolü ile veri kaydedicilere veri aktarılır. Işınım sensörü dahili sıcaklık sensörü de içerir ve tüm RS485 girişe sahip veri kaydediciler ile uyumlu çalışmaktadır. Sensör beraberi 3 metre PUR kablo gönderilmektedir, Sensör kutusu montajı kolaylaştırmak amacı ile yanlarında montaj delikleri olarak üretilir. ÇALIŞMA PRENSİPLERİ Sensör 0-1600 W/m² aralığındaki güneş ışınımını ölçme kapasitesine sahiptir. Sensör dahili sıcaklık sensörü de içerdiğinden sıcaklık telafili ışınım hesaplayabilir. Monokristal hücre ve sıcaklık sensörü, sıcaklık telafili güneş ışınım değerini Watt/m² cinsinden hesaplamak için tasarlanmış bir elektronik karta bağlanır. Hesaplanan ışınım ve sıcaklık değerleri Modbus RTU protokolü ile bir RS485 portuna verilir. Ayrıca ışınım sensörünün özel olarak tasarlanan kartı sayesinde harici sensörler bağlanabilir. Bu sensörler panel sıcaklık sensörü, ortam sıcaklık sensörü, rüzgar hız sensörü, rüzgar yön sensörü ve bağıl nem sensörüdür. Işınım Sensörü Mekanik Yapısı Referans Hücre: Hücre, 180 °C homojen sıcaklıkta ve vakum etkisi altında 2 EVA levha, bir Tedlar levha ve 3mm temperli cam ile lamine edilir. Monokristal hücrenin boyutu 52×52 mm² veya 31x31mm²’dir. Sensör Kutusu: UV korumalı alüminyum bir kutudur. Sensör kutusunun yanlarında montaj delikleri vardır ve bunlar kolay saha kurulumu sağlamaktadır. IP Sınıfı için üç seçenek vardır; IP54, IP65 ve IP68. Havalandırma amacıyla, kutunun alt tarafında 1 mm delikler veya yan tarafında bir havalandırma tapası ile tasarlanmaktadır. Konektörler: UV korumalı plastik konnektörlerin her biri farklı pin numarasına sahiptir, bu da saha kurulumu sırasında herhangi bir bağlantı karışıklığını önler. Bağlantı kabloları 1,5m veya 3m uzunlukta teslim edilir. SEVEN ışınım sensörü, tak ve çalıştır cihazı ve son kullanıcı dostu çalışma sağlamak için tasarlanmıştır. Seven Işınım Sensörü ile İlgili Detaylar Işınım sensörü veya PV piranometre, doğal ışıktaki güneş enerjisi miktarını ölçmek için kullanılan fotovoltaik sensördür ve özellikle meteorolojide kullanılır. Toplam güneş ışınımını metrekare başına watt (W/m²) cinsinden ölçer. Işınım sensörü, güneş enerjisi sisteminin performansını her an izlemek için basit ve ekonomik bir çözümdür. Tamamen PV sistemler için bir hücre kullanılarak üretilen ve bir sıcaklık dengeleme sistemi ile donatılmış olan ışınım sensörü, sistem tarafından üretilmesi beklenen enerjiyi kesin ve güvenilir bir şekilde ölçer.

Işınım Sensörü / Analog 4-20mA Güneş enerji santralleri için ışınım değerini Watt/m² cinsinden ölçen PV piranometredir. Işınım sensörü dahili sıcaklık sensörü de içermektedir. Sensör kutusu analog 4-20mA çıkış vermektedir ve 4-20mA girişi olan veri kaydediciler ile çalışabilmektedir. Sensör beraberi 3 metre PUR kablo ile gönderilmektedir. ÇALIŞMA PRENSİPLERİ Analog ışınım sensörü bir şönte bağlı monokristal güneş pilinden üretilmektedir. Düşük şönt direnci, hücrenin kısa devre noktasına yakın çalışmasına neden olur. Kısa devre akımının sıcaklık katsayısı küçük bir hata yaratır. Hücrenin kısa devre akımının ölçüm sinyalleri ve sıcaklık sensörünün direnç değeri bir mikro denetleyici tarafından ölçülür. Sensör dahili sıcaklık sensörü de içerdiği için sıcaklık telafili ışınım değeri hesaplayabilmektedir. Hesaplanan ışınım ve sıcaklık değerleri bir 4-20mA protokolüne verilir.Elektronik devre düşük güç tüketimi için optimize edilmiştir. Işınım Sensörü Mekanik Yapısı Referans Hücre: Hücre, 180 °C homojen sıcaklıkta ve vakum etkisi altında 2 EVA levha, bir Tedlar levha ve 3mm temperli cam ile lamine edilir. Monokristal hücrenin boyutu 52×52 mm² veya 31x31mm²’dir. Sensör Kutusu: UV korumalı alüminyum bir kutudur. Sensör kutusunun yanlarında montaj delikleri vardır ve bunlar kolay saha kurulumu sağlamaktadır. IP Sınıfı için üç seçenek vardır; IP54, IP65 ve IP68. Havalandırma amacıyla, kutunun alt tarafında 1 mm delikler veya yan tarafında bir havalandırma tapası ile tasarlanmaktadır. Konektörler: UV korumalı plastik konnektörlerin her biri farklı pin numarasına sahiptir, bu da saha kurulumu sırasında herhangi bir bağlantı karışıklığını önler. Bağlantı kabloları 1,5m veya 3m uzunlukta teslim edilir. SEVEN ışınım sensörü, tak ve çalıştır cihazı ve son kullanıcı dostu çalışma sağlamak için tasarlanmıştır. SEVEN Sensor Çözlemleri, bir meteoroloji istasyonu tedarikçisi olarak, biri Modbus RTU çıkışlı, diğeri analog çıkışlı olmak üzere iki tip ışınım sensörü üretmektedir. Analog sensörler, genellikle ölçülen miktarla orantılı olan sürekli bir çıkış sinyali veya voltaj üretir. Sıcaklık, hız, basınç, yer değiştirme, gerinim vb. gibi fiziksel büyüklüklerin tümü analog büyüklüklerdir çünkü doğaları gereği sürekli olma eğilimindedirler. 4-20mA çıkışlı SEVEN Işınım Sensörü, UV ışınlarına dayanıklı malzemelerden yapılmış, hava koşullarına dayanıklı bir bağlantı kutusudur. Yüksek hassasiyetli bir şönte bağlı monokristal bir güneş pilinden yapılmıştır.Analog girişli veri kaydedicilere takılarak güneş enerjisi santrallerinde ışınım değerini ölçmek için kullanılır. 4-20mA ışınım sensörü, güneş ışınımını doğrudan güneşten alacak şekilde monte edilir. Bu nedenle, aynı ölçümleri elde etmek için fotovoltaik panellerle hizalanmalıdır. SEVEN Sensör Çözümleri, her iki tarafında montaj delikleri bulunan bir ışınım sensörü sağlar, böylece nerede olursa olsun güneş paneline esnek bir şekilde monte edilebilir.

Piranometre Termopil Piranometre, çevresel ve endüstriyel PV tesislerde kullanılan global ışınımı ölçen cihazdır. Termopil piranometre global ışınımı doğru bir şekilde ölçmek için yüksek dalga boylarında çalışmaktadır. Ölçülen global ışınımı RS485 Modbus RTU protokolü ile veri kaydedicilere iletir. ISO 9060: 2018'e göre Sınıf A, Sınıf B ve Sınıf C olmak üzere 3 model Termopil Piranometre SEVEN sensör portföyünde bulunmaktadır.

Çift Yönlü Işınım Sensörü 3S-2IS model ışınım sensörü, Çift Yönlü PV tesislerde her bir yöndeki panel sayısına göre tüm saha için tek bir ışınım değeri hesaplamaktadır ve bu değer ile performans oranı hesaplamaktadır. PV tesislerde panellerin montaj yönleri ve bu yönlerdeki panel adetleri farklılık gösterebilmektedir. 3S-2IS özel tasarımı, iki Işınım Sensörü, iki Panel Sıcaklık Sensörü, bir Ortam Sıcaklık Sensörü ve bir Rüzgar Hız Sensörünün aynı anda bağlanmasına izin verir. Sensörlerin bağlı olduğu her iki yöndeki panel sayısı 3S-2IS Arayüzü üzerinden elektronik karta girilir. Toplam etkin ışınım ve toplam etkin panel sıcaklığı hesaplanabilir ve Modbus RTU protokolü aracılığıyla veri kaydediciye iletilebilir. Bu değerler kullanılarak izleme sisteminde tüm saha için tek bir Performans Oranı hesaplayabilecektir.

Çok Yönlü Işınım Sensörü Çok yönlü ışınım sensörü üç ya da dört yönlü PV tesislerde doğru performans oranı(PR) hesaplanması için özel olarak geliştirilmiştir. Sensör her bir yöndeki panel sayısına göre tüm saha için tek bir ışınım değeri hesaplamaktadır ve bu değer ile performans oranı hesaplamaktadır. Kullanıcı, doğru hesaplamalar için her bir yöndeki panel sayısını 3S-4IS yapılandırma sayfasına girecektir. Kullanılan elektronik kutunun özel tasarımı, dört adede kadar Işınım Sensörü, dört adede kadar Panel Sıcaklık Sensörü, bir Ortam Sıcaklık Sensörü, bir Rüzgar Hız Sensörü ve bir Rüzgar Yön Sensörünün aynı anda bağlanabilmesini sağlar. Toplam etkin ışınım ve toplam etkin panel sıcaklığı hesaplanabilir ve Modbus RTU protokolü aracılığıyla veri kaydedicilere iletilebilir. Bu değerler kullanılarak izleme sisteminde tüm saha için tek bir Performans Oranı hesaplayabilecektir.

Düşük Maliyetli Işınım Sensörü Düşük Maliyetli Işınım Sensörü, konut çatı uygulamaları veya küçük ölçekli projeler için ışınım değerini ölçülmesi için üretilmiştir. Endüstriyel-Ticari ve lisanslı PV projesi, meteorolojik sensörler için gelişmiş özellikler ve yüksek doğruluk gerektirir. Bu durum küçük ölçekli projeler ya da konut PV projeleri için gerekli değildir. Endüstriyel-Ticari ve lisanslı ölçekli projeler için kullanılan sensör maliyetleri küçük ölçekli ve konut projeleri için yüksek olabilmektedir. Sensör maliyetinin saha büyüklüğü ile doğru orantılı olması düşünülmelidir. SEVEN, Düşük Maliyetli Işınım Sensörü ile bu doğru orantı sağlanabilmiştir. Ölçülen ışınım verisi MODBUS RTU protokolü ile izleme cihazlarına, veri kaydedicilere ve diğer alıcı birimlere iletilir.

Albedometre Albedometre, bifacial panellerin ışınım değerlerini ve albedo oranını ölçmek için kullanılır. Bahsedilen ölçümlerin yanı sıra, dahili hücre sıcaklık sensörünü de içerir. Sensör beraberinde montaj aparatı ve 3 m PUR kablo gönderilmektedir. Tüm ölçülen meteorolojik veriler, 2 kablolu RS485 veri yolu ile Modbus RTU protokolü üzerinden veri kaydedicilere ve alıcı ünitelerine aktarılır. PV Albedometre, performans oranını hesaplamak ve bifacial paneller kullanıldığında güneş albedosunu ölçmek için gereken verileri sağlar.

Ortam Sıcaklık Sensörü – PT1000 Ortam Sıcaklık Sensörü, PT1000 probu kullanarak PV'lerin yerleştirildiği ortamdaki hava sıcaklığını santigrat derece (°C) cinsinden ölçer. PT1000 Ortam Sıcaklık Sensörü, SEVEN Işınım Sensör Kutusu ile uyumludur. Montaj kolaylığı sağlayacak deliklerin bulunduğu ve havanın serbestçe geçmesine izin veren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından korunacak şekilde tasarlanmıştır.

Ortam Sıcaklık Sensörü-PT1000 Modbus Ortam Sıcaklık Sensörü, bir PT1000 probu kullanarak PV tesislerin kurulduğu ortamdaki hava sıcaklığını Santigrat derece (°C) cinsinden ölçer. Bu sensör Modbus haberleşme protokolü ile veri kaydediciler ve PLC’lerle haberleşebilmektedir. Montaj kolaylığı sağlayacak deliklerin bulunduğu ve havanın serbestçe geçmesine izin veren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından korunacak şekilde tasarlanmıştır. Ortam sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.

Ortam Sıcaklık Sensörü-PT1000 Analog 4-20 mA Ortam Sıcaklık Sensörü, bir PT1000 probu kullanarak PV tesislerin kurulduğu ortamdaki hava sıcaklığını Santigrat derece (°C) cinsinden ölçer. 4-20mA üzerinden haberleşmek için PT000'i gerekli Çıkış sinyaline dönüştürmek için bir transdüser kullanılır. Analog ortam sıcaklık sensörü 4-20 mA giriş portuna sahip veri kaydediciler, Gateaways ve PLC’ler ile haberleşmeye uyumludur. Montaj kolaylığı sağlayacak deliklerin bulunduğu ve havanın serbestçe geçmesine izin veren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından korunacak şekilde tasarlanmıştır. Ortam sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.

Ortam Sıcaklık Sensörü-PT1000 / Analog 0-10V Ortam Sıcaklık Sensörü, bir PT1000 probu kullanarak PV tesislerin kurulduğu ortamdaki hava sıcaklığını Santigrat derece (°C) cinsinden ölçer. 0-10V üzerinden haberleşmek için PT000'i gerekli Çıkış sinyaline dönüştürmek için bir transdüser kullanılır. Analog ortam sıcaklık sensörü 0-10V giriş portuna sahip veri kaydediciler, Gateaways ve PLC’ler ile haberleşmeye uyumludur. Montaj kolaylığı sağlayacak deliklerin bulunduğu ve havanın serbestçe geçmesine izin veren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından korunacak şekilde tasarlanmıştır. Ortam sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.

Panel Sıcaklık Sensörü – PT1000 Panel sıcaklık sensörü, bir PT1000 probu kullanarak güneş panellerinin sıcaklığını Santigrat derece (°C) cinsinden ölçer. Panel Sıcaklığını ölçmek için kullanılan PT1000 probu, iki tabaka arasında EVA kaplamanın içine monte edilmiştir. Böylece IEC 61724 standardında belirtildiği gibi panel arka yüz malzemesi ile aynı ısı transfer özelliklerine sahip olunacağı için daha doğru bir ölçüm yapılmasına imkan vermektedir. Bu Modül Sıcaklık Sensörü SEVEN Işınım Sensörü Kutusu ile uyumludur. Panel sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir. Panel Sıcaklık Sensörü – PT1000 Modbus Panel sıcaklık sensörü, bir PT1000 probu kullanarak güneş panellerinin sıcaklığını Santigrat derece (°C) cinsinden ölçer. Panel Sıcaklığını ölçmek için kullanılan PT1000 probu, iki tabaka arasında EVA kaplamanın içine monte edilmiştir. Böylece IEC 61724 standardında belirtildiği gibi panel arka yüz malzemesi ile aynı ısı transfer özelliklerine sahip olunacağı için daha doğru bir ölçüm yapılmasına imkan vermektedir. Modbus RTU Protokolü üzerinden haberleşmesi Modbus RTU transdüser aracılığı ile sağlanır. Bu sensör Modbus haberleşme protokolü ile veri kaydediciler ve PLC’lerle haberleşebilmektedir. Panel sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir. Analog Panel Sıcaklık Sensörü – PT1000 Analog 4-20mA Panel sıcaklık sensörü, bir PT1000 probu kullanarak güneş panellerinin sıcaklığını Santigrat derece (°C) cinsinden ölçer. Panel Sıcaklığını ölçmek için kullanılan PT1000 probu, iki tabaka arasında EVA kaplamanın içine monte edilmiştir. Böylece IEC 61724 standardında belirtildiği gibi panel arka yüz malzemesi ile aynı ısı transfer özelliklerine sahip olunacağı için daha doğru bir ölçüm yapılmasına imkan vermektedir. Analog panel sıcaklık sensörü 4-20 mA giriş portuna sahip veri kaydediciler, Gateaways ve PLC’ler ile haberleşmeye uyumludur. Panel sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir. Panel Sıcaklık Sensörü – PT1000 Analog 0-10V Panel sıcaklık sensörü, bir PT1000 probu kullanarak güneş panellerinin sıcaklığını Santigrat derece (°C) cinsinden ölçer. Panel Sıcaklığını ölçmek için kullanılan PT1000 probu, iki tabaka arasında EVA kaplamanın içine monte edilmiştir. Böylece IEC 61724 standardında belirtildiği gibi panel arka yüz malzemesi ile aynı ısı transfer özelliklerine sahip olunacağı için daha doğru bir ölçüm yapılmasına imkan vermektedir. Analog panel sıcaklık sensörü 0-10V giriş portuna sahip veri kaydediciler, Gateaways ve PLC’ler ile haberleşmeye uyumludur. Panel sıcaklık sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.

Pulse(Darbeli) Rüzgar Hız Sensörü Anemometre olarak da bilinen rüzgar hız sensörü, hava ölçüm istasyonlarının önemli bileşenlerinden biridir. Bu sensör, rüzgar hızını ölçerek m/scinsinden bir elektrik sinyaline dönüştürür. Rüzgar hızı sensörü, rüzgar yönünden bağımsız olarak yatay rüzgar hızını ölçmek üzere tasarlanmıştır. Ölçüm mekanizması, rüzgar kepçelerine bağlı dönen bir mıknatısın çalıştırdığı reed rölesinden oluşur. Darbeli (pulse) çıkışa sahip rüzgar hız sensörü, SEVEN Işınım Sensörüne veya Sensör Kutusuna bağlanır. Ölçülen veriler, ışınım sensörüne aktarılır ve buradan tek bir kablo ile veri kaydediciye iletilir. Ürün, montaj aparatı ve kablosu ile birlikte gönderilmektedir. Modbus Rüzgar Hız Sensörü PV Tesisinde Rüzgar Hızını ölçmek için kullanılan küçük ve ekonomik Anemometre. Tesis performansında rüzgarın etkisinin ölçülebilmesi ve rüzgar kaynaklı hasarın tespiti için gereklidir. Çıkış Sinyali Modbus RTU'dur ve tüm Modbus RTU veri kaydediciler ile uyumludur. Hem zemine hem de boruya montaj sağlayabilecek delikler ile tasarlanmıştır ve 3 metre haberleşme kablosu ile birlikte verilir. Analog Rüzgar Hız Sensörü Anemometre olarak da bilinen Rüzgar hız sensörü, meteoroloji istasyonu sensörlerinden biridir. Bu Sensör, rüzgar hızını m/s cinsinden bir elektrik sinyaline dönüştürerek ölçer. Rüzgar Hız Sensörü, yönden bağımsız olarak yatay rüzgar hızını ölçmek için tasarlanmıştır. Analog Çıkışlı Rüzgar Hız Sensörü, Analog giriş portuna sahip tüm veri kaydediciler, Gateways ve PLC'ler ile uyumludur. Hem zemine hem de boruya montaj sağlayabilecek delikler ile tasarlanmıştır ve kablosu ile birlikte verilir.Buzlanma riski olan yerler için ısıtmalı rüzgar hız sensörü seçeneği mevcuttur.

Rüzgar Yön Sensörü Rüzgar Yön Sensörü, yatay rüzgar yönünü ölçmek için tasarlanmış bir meteorolojik sensördür. Rüzgar Yön Sensöründe, kanat üzerinde bir Hall Etkisi Pozisyon Sensörü kullanılmaktadır. Bu sensör, rüzgar yönündeki değişiklikleri algılayıp ve bir sinyale dönüştürür. Ölçülen veriler, analog çıkış sinyali (0-3,3V) olarak iletilir. Bu model, pin konektörü aracılığıyla SEVEN Işınım Sensörü, Sensör Kutusu ve Kompakt Hava İstasyonu modellerine bağlanabilir. Modbus Rüzgar Yön Sensörü Rüzgar Yön Sensörü, yatay rüzgar yönünü ölçmek için kullanılan profesyonel bir meteorolojik sensördür. Gövde ve kanat olmak üzere iki parçadan oluşur. Rüzgar Yönünü derece (°) cinsinden ölçer. Rüzgar Yön Sensörü, panellerin sıcaklık değerlerinin yorumlanmasında kullanılabilir, örneğin kuzeyden esen güçlü bir rüzgar paneli soğutabilir. Ayrıca rüzgarın neden olduğu hasarla ilgili garanti taleplerini belgelemek için de kullanılır. Modbus Çıkışlı Rüzgar Yön Sensörü, Modbus RTU Protokolünü destekleyen tüm veri kaydediciler ile uyumludur. Hem zemine hem de boruya montaj sağlayabilecek delikler ile tasarlanmıştır ve kablosu ile birlikte verilir. Analog Rüzgar Yön Sensörü Rüzgar Yön Sensörü, yatay rüzgar yönünü ölçmek için kullanılan profesyonel bir meteorolojik sensördür. Gövde ve kanat olmak üzere iki parçadan oluşur. Rüzgar Yönünü derece (°) cinsinden ölçer. Rüzgar Yön Sensörü, panellerin sıcaklık değerlerinin yorumlanmasında kullanılabilir, örneğin kuzeyden esen güçlü bir rüzgar paneli soğutabilir. Ayrıca rüzgarın neden olduğu hasarla ilgili garanti talebinde belgelemek için, sigorta kapsamında rapor sunulması için de kullanılır. Analog Çıkışlı Rüzgar Yön Sensörü, Analog giriş portuna sahip tüm veri kaydediciler, Gateways ve PLC'ler ile uyumludur. Hem zemine hem de boruya montaj sağlayabilecek delikler ile tasarlanmıştır ve kablosu ile birlikte verilir.

Ultrasonik Anemometre Bu, tüm çevresel koşullarda Rüzgar Hızı ve Yönü için hassas ölçümler yapmak üzere tasarlanmış, iki eksenli statik bir ultrasonik anemometredir. 85 m/s'ye kadar rüzgar hızlarını kesintisiz olarak ölçme kapasitesine sahiptir. Hızlı buz çözme için ısıtma seçeneği mevcuttur. Ayrıca, korozyona dayanıklı kaplamaya sahip anodize alüminyum alaşımlı bir kasa ile sunulan bir model bulunmaktadır. Bu özellik, cihazın sert koşullarda dahi kullanılabilmesini sağlar. Anemometre, MIL-STD-810G Method 509.6 (tuz püskürtme korozyon testi) standardının gereksinimlerini karşılamaktadır. Elektromanyetik parazite karşı yüksek dayanıklılığı, cihazı elektriksel olarak gürültülü ortamlarda ölçüm yapmak için uygun hale getirir. Tüm ölçülen meteorolojik veriler, 2 telli RS485 veri hattı üzerinden Modbus RTU protokolü ile veri kaydedicilere ve alıcı birimlere aktarılır. Bu sensör, rüzgar hızı ve yönü için iki analog çıkışla donatılmıştır ve çıkışlar fabrika çıkışı olarak 4-20 mA (standart), 0…1 V, 0…5 V veya 0…10 V aralığında yapılandırılabilir (sipariş sırasında belirtilmelidir). Tüm sensörler fabrika kalibrasyonuyla teslim edilir ve kullanıcının ek bir müdahalede bulunmasını gerektirmez.

Dijital Çıkışlı Bağıl Nem Sensörü SEVEN Bağıl Nem Sensörü, bağıl nemi ve ortam sıcaklığını ölçmek için özel olarak tasarlanmıştır ve isteğe bağlı olarak basınç ölçümü özelliği de sunar. Sensör, montaj aparatlarıyla birlikte gönderilir ve hava akışını serbestçe geçiren dört adet plaka içeren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından ve radyasyondan korunmaktadır. Farklı ihtiyaçlarını karşılamak için iki model mevcuttur: 3S-AT&RH: Bağıl Nem ve Ortam Sıcaklığını ölçer. SEVEN Işınım Sensörü veya Sensor Box modellerine bağlanabilir. 3S-RH/AT/PS: Bağıl Nem, Ortam Sıcaklığı ve Basıncı ölçer. SEVEN Kompakt Hava İstasyonu’na bağlanabilir. Modbus Çıkışlı Bağıl Nem Sensörü SEVEN Bağıl Nem Sensörü, bağıl nemi ve ortam sıcaklığını ölçmek için özel olarak tasarlanmıştır ve isteğe bağlı olarak basınç ölçümü özelliği de sunar. Sensör, montaj aparatlarıyla birlikte gönderilir ve hava akışını serbestçe geçiren dört adet plaka içeren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından ve radyasyondan korunmaktadır. Farklı ihtiyaçlarını karşılamak için iki model mevcuttur: 3S-AT&RH-MB: Bağıl Nem ve Ortam Sıcaklığını ölçer. 3S-RH/AT/PS-MB: Bağıl Nem, Ortam Sıcaklığı ve Basıncı ölçer. Ölçülen değerler, MODBUS RTU protokolüyle çalışan seri RS485 arayüzü üzerinden izleme cihazlarına, veri kaydedicilere ve diğer alıcı birimlere iletilebilir. Analog Çıkışlı Bağıl Nem Sensörü Bağıl Nem sensörleri, herhangi bir noktada veya herhangi bir yerde hava içindeki gerçek nem durumunu ölçmek için kullanılır. Nemi Yüzde (%) cinsinden ölçer. Bağıl nem sensörü çiğlenme noktasını hesaplamak için kullanılabilir. Ayrıca sıcaklığa bağlı nem verileri, yoğuşmaya bağlı panel üzeri ıslaklık sürelerini hesaplamak için de kullanılır. Analog bağıl nem sensörü 4-20 mA giriş portuna sahip veri kaydediciler, Gateaways ve PLC’ler ile haberleşmeye uyumludur. Montaj kolaylığı sağlayacak deliklerin bulunduğu ve havanın serbestçe geçmesine izin veren plastik UV dayanıklı bir muhafaza ile doğrudan güneş ışığından korunacak şekilde tasarlanmıştır. Bağıl nem sensörü 3 metre haberleşme kablosu ile son kullanıcıya gönderilmektedir.

Otomatik Toz Sensörü SEVEN Toz Sensörü, çevresel faktörlerden kaynaklanan ve enerji kaybına neden olan kirlenmeyi ölçer (Toz Oranı = Enerji Kaybı). Hem geniş alanlar hem de çatı projeleri için uygun olan toz izleme sistemi, kirlenmeden kaynaklanan üretim kayıplarını kullanıcıya bildirir. Standartlara göre Toz Oranı=Enerji Kaybı olduğu için sistem toz oranını %10 olarak okursa, enerji kaybı da %10 demektir. AÇIKLAMA SEVEN toz izleme sistemi, temiz sensör ve kirli sensör olmak üzere iki referans hücre kullanılır ve referans hücrelerden alınan değerlerini karşılaştırarak tesisin kirlilik oranını hesaplar. Kullanılan iki referans hücreden biri paneller ile aynı şartlarda bırakılırken diğer referans hücre ölçüm öncesi temizlenir. Temiz kalacak referans hücrenin temizliği saf su ile otomatik olarak yapılır. IEC 61724-1 standardına göre toz oranı günde bir kez hesaplanmalıdır. Ölçüm yerel öğlen saatinden itibaren ±2 saat içinde yapılmalıdır. Kullanıcı, üretim kaybını önlemek ve tesisin performansını artırmak için kirlenme oranını kontrol ederek panel temizliğine karar verebilir. Sistem, 2,5 metre su hortumu uzunluğu için tek seferde yaklaşık 100 mililitre su tüketir. Su tankı, 400 gün (13,3 ay) kullanım sağlar. Su hortumu 2,5 metreden uzun ise SEVEN’e danışın.

Manuel Toz Sensörü – Modbus Çıkışlı SEVEN Toz Sensörü, paneller üzerinde çevresel faktörlerden kaynaklanan kirlenme nedeniyle enerji üretim kaybını ölçmek için tasarlanmıştır. Toz Sensörü, tozdan kaynaklanan üretim kayıplarını bilmek için kullanılır. Sensörden okunan kirlenme oranı %10 ise tesiste %10 enerji kaybı var demektir (Toz Oranı = Enerji Kaybı). Ölçülen Toz Oranı, Modbus RTU protokolüne sahip 2 telli bir RS485 veri yolu aracılığıyla veri kaydedicilere iletilir ve SunSpec uyumludur. Toz Sensörü kirli ve temiz olmak üzere iki ışınım sensöründen oluşur ve bu ışınım değerlerinin oranlanması ile toz oranı elde edilir. IEC 61724-1 standartlarına göre tasarlanmıştır. Manuel Toz Sensörünün Otomatik Toz Sensöründen farklı olarak su pompası, su tankı ve kontrol ünitesi içermez. Sensörün temizliği kullanıcı tarafından ne zaman toz oranına ihtiyaç duyulursa o zaman yapılmalıdır. Bu nedenle Otomatik Toz Sensörüne göre daha ekonomiktir.

Seven Manuel Toz Sensörü-HMI/PLC Ekranlı SEVEN Toz Sensörü, paneller üzerinde çevresel faktörlerden kaynaklanan kirlenme nedeniyle enerji üretim kaybını ölçmek için tasarlanmıştır. Toz Sensörü, tozdan kaynaklanan üretim kayıplarını bilmek için kullanılır. Sensörden okunan kirlenme oranı %10 ise tesiste %10 enerji kaybı var demektir (Toz Oranı = Enerji Kaybı). Ölçülen Toz Oranı, PLC/HMI ekrandan izlenebilmektedir. Toz Sensörü kirli ve temiz olmak üzere iki ışınım sensöründen ve HMI/PLC ekrandan oluşur ve bu ışınım değerlerinin oranlanması ile toz oranı elde edilir. IEC 61724-1(Annex C) standartlarına göre tasarlanmıştır. Manuel Toz Sensörünün Otomatik Toz Sensöründen farklı olarak su pompası, su tankı ve kontrol ünitesi içermez. Sensörün temizliği kullanıcı tarafından ne zaman toz oranına ihtiyaç duyulursa o zaman yapılmalıdır. Bu nedenle Otomatik Toz Sensörüne göre daha ekonomiktir.

Taşınabilir Toz Sensörü Taşınabilir Toz Sensörü, GES sahalarında yerinde panel üzeri toz oranını ölçmek için SEVEN Sensör tarafından geliştirilen ve patent başvurusu yapılmış yenilikçi teknolojiye dayalı bir üründür. Bu sensör, fotovoltaik (PV) sistemlerdeki güneş panelleri üzerinde biriken toz miktarını ölçmek için geliştirilmiştir. Kompakt ve dayanıklı tasarımıyla, en son optik teknolojiyi ve ileri elektronik sistemleri bir araya getirerek doğru ve güvenilir toz seviyesi ölçümleri sunar. Cihaz, ışık yansıması ve saçılımı prensiplerini kullanarak panel yüzeyindeki toz birikimini değerlendirir. Kullanıcılar, cihazın entegre LCD dokunmatik ekranı aracılığıyla panel hücresi rengi, toz tonu ve toz rengi gibi temel parametreleri girer. Sensör içindeki lambalar panel yüzeyine yüksek lümen değerinde stabil ışık yansıtır. Yansıyan ışık, mekanik yapı içerisinde bulunan yüksek hassasiyetli sensörler tarafından algılanır ve ölçülür. Elde edilen sonuçlar, gelişmiş bir mikrodenetleyici tarafından işlenerek ekran üzerinde dijital olarak görüntülenir, böylece verilerin kolayca yorumlanması sağlanır. Taşınabilirliği ve kullanım kolaylığı ile öne çıkan 3S-SMS-P, şarj edilebilir bir batarya ile çalışır ve 3 saate kadar kullanım süresi sunar.

Kompakt Hava İstasyonu Kompakt Hava İstasyonu ışınım, sıcaklık, rüzgar hızı, rüzgar yönü, bağıl nem, hava basıncı ve yağış ölçümleri yapabilen bir meteoroloji istasyonudur. Tüm ölçülen meteorolojik veriler, 2 telli RS485 veri yolu üzerinden Modbus RTU protokolü ile veri kaydedicilere ve alıcı birimlere aktarılır. Kompakt Hava İstasyonu'nun esnek tasarımı, meteorolojik uygulamalarda gerekli parametrelere uygun olarak bağlanacak sensörlerin seçilmesine olanak tanır.

Mini Hava İstasyonu SEVEN Mini Hava İstasyonu PV tesis izleme sistemlerinin gereksinimlerine özel olarak tasarlanmış, kolay montaj edilebilen ve saha koşullarına dayanıklı bir çözümdür. Aşağıdaki verileri okuyabilir;• Yatay Rüzgar Hızı• Yatay Rüzgar Yönü• Ortam Sıcaklığı• Bağıl Nem Sensörün alüminyum kısımları eloksal kaplamalıdır. Plastik kısımları ABS’den üretilmiştir. Müşteri gereksinimlerine göre 3 farklı modelde üretilir;• 3S-WS&D: Rüzgar Hızı ve Yönü• 3S-AT-WS&D: Rüzgar Hızı ve Yönü+ Ortam Sıcaklığı• 3S-RH&AT-WS&D: Rüzgar Hızı ve Yönü+ Ortam Sıcaklığı + Bağıl Nem

Yağmur Sensörü – Pulse Çıkışlı SEVEN Yağış Sensörü, devirme kova prensibiyle reed röle kullanarak 200 cm²'lik bir toplama alanıyla yağışı doğru bir şekilde ölçmek için tasarlanmıştır. Sensör muhafazası deniz suyuna dayanıklı anodize alüminyumdan tasarlanmıştır. Bu Yağış Sensörü Modeli SEVEN Kompakt Hava İstasyonu ve Sensör Kutusu modelleri ile uyumludur. Yağmur Sensörü – Modbus Çıkışlı SEVEN Yağış Sensörü, devirme kova prensibiyle reed röle kullanarak 200 cm²'lik bir toplama alanıyla yağışı doğru bir şekilde ölçmek için tasarlanmıştır. Sensör muhafazası deniz suyuna dayanıklı anodize alüminyumdan tasarlanmıştır. Bu ölçülen değer, Modbus RTU protokolüne sahip seri RS485 arayüzü aracılığıyla veri kaydedicilere iletilir. Sensör 3 metre kablo ile beraber gönderilmektedir.

Doppler Radar Doppler Radar, yağmur, donan yağmur, dolu, kar ve sulusepken gibi çeşitli yoğunlaşmış su formlarının hızını hassas bir şekilde ölçen bir cihazdır. Düşük enerjili sensörü, yağışın ilk damlasından itibaren etkili bir şekilde algılama yapar. Hidroloji, su yönetimi, tarım bilimleri, çevre araştırmaları, bina otomasyonu, meteoroloji, havaalanı operasyonları ve trafik kontrolü gibi geniş bir uygulama yelpazesinde kullanılabilen radar, sınırsız potansiyele sahiptir. Bu gelişmiş yağmur ölçer, dünyanın farklı bölgelerinde yağışları ölçme kapasitesine sahiptir. Tüm meteorolojik veriler, 2 telli RS485 veri yolu üzerinden Modbus RTU protokolü ile veri kaydedicilere ve alıcı birimlere sorunsuz bir şekilde iletilir.

Kar Sensörü SEVEN Kar Sensörü, kar yağışının fotovoltaik paneller üzerinde oluşturduğu kar kütlesinden kaynaklanan enerji üretimindeki kaybı ölçmek için tasarlanmıştır. Hem arazi hem çatı projeleri için uygun olan kar sensörü, kar yağışı nedeniyle oluşan üretim kayıplarını kullanıcıya bildirir. Sensörden okunan kar oranı %10 ise tesiste kardan kaynaklı %10 enerji kaybı var demektir. Kar Oranı = Enerji Kaybı SEVEN Kar Sensörü, karlı ve karsız olmak üzere iki referans hücreden aldığı ışınım verilerini karşılaştırarak PV santralin kar oranını hesaplar. SEVEN Kar Sensörü, özellikle Güneş Takip (Tracker) sisteminin bulunduğu GES projeleri için özel olarak tasarlanmıştır. SEVEN Kar Sensörü Tracker kontrol merkeziyle haberleşerek panel üzerindeki karlanma oranına bağlı olarak sehpanın uygun pozisyonu almasını sağlamaktadır. Karlı ve karsız referans hücrelerinden gelen ışınım verilerini analiz ederek kar oranı hesaplanır ve kullanıcı tarafından belirlenen seviyeye ulaşmasıyla panellerin uygun konuma getirilmesine karar verilir. Böylece kar örtüsüyle panellerin kaplandığı durumlarda güneş takip sisteminin gereksiz çalışmasının önüne geçilerek tasarruf sağlanabilir.

Kar Kalınlığı Sensörü Kar Sensörü, gelişmiş dijital ultrasonik bir cihaz olup, geniş frekans aralığına sahip bir dönüştürücü ile kar kalınlığını hassas bir şekilde ölçer. Verimli enerji kullanımı ve düşük bakım gereksinimi, bu cihazı dağcılık ve uzak bölgelerdeki kurulumlar için ideal bir seçenek haline getirir.
