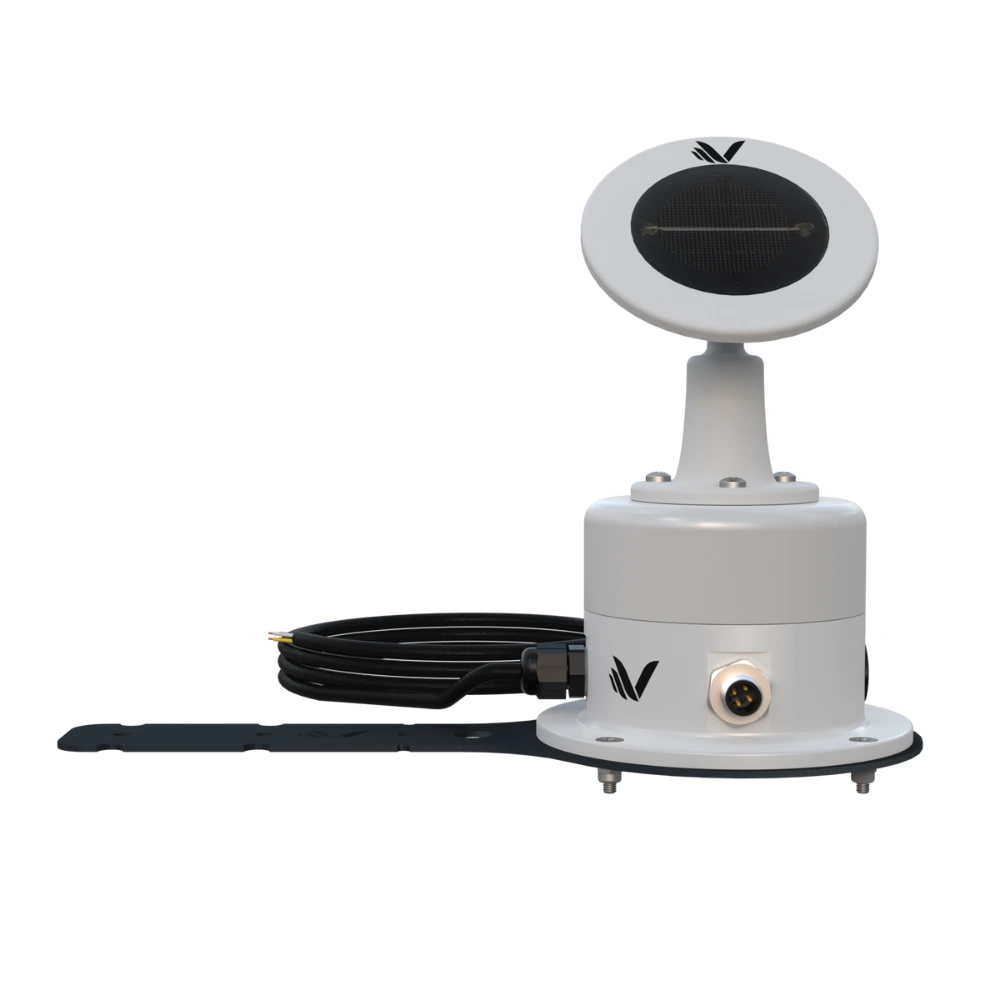

Açılı Işınım Sensörü / Analog 4-20 mA

Ürün Kodu: APISR-AN

Visionsen markası altında üretilen APIRS-AN Analog 4-20 mA Açılı Perc-Işınım Sensörü, güneş paneli düzlemi üzerine düşen güneş ışınımını hassas şekilde ölçmek için geliştirilmiştir. Sensör, ölçtüğü ışınım değerini standart 4-20mA analog sinyal formatında iletir.Panel düzleminden bağımsız panel yöneliminde monte edilerek hücre istenilen açıda ayarlanabilir. Enerji üretimi, verimlilik analizi ve performans takibi için kritik bir veri sağlar.

Alüminyum gövda yapısı, özel tasarlanmış sızdırmazlık elemanları ile zorlu saha ve çevre koşullarına karşı APIRS-AN, uzun yıllar boyunca kararlı ışınım ölçümü yapabilirsiniz. İzole edilmiş dijital çıkış mimarisi sayesinde uzun mesafeli kablo hatlarında dahi ölçüm doğruluğunu korur, Bu sensör Visionsen’in yerli mühendislik ve üretim gücüyle endüstriyel standartlarda tasarlanmıştır.

Analog 4-20mA protokolü ile

gerçek zamanlı ışınım verilerini güvenilir şekilde ileterek enerji verimliliği ve proses kontrolü için kritik ölçümler sağlar. PLC, DATALOGGER, SCADA ve IoT sistemleriyle uyumlu olarak çalışır. Farklı ölçüm aralıkları ve çözünürlük seçenekleri mevcuttur. Özel projeleriniz için bizimle iletişime geçebilirsiniz.

APIRS-AN Analog PERC-Işınım Sensörü Çalışma Prensibi

• Monokristal PERC-Hücre yapısı üzerine düşen ışınım miktarını yüksek doğrulukta algılar.
• Hücre altına yerleştirmiş özel tasarım PT1000 sıcaklık sensörü ile ısıl kayıplar düzeltilir.
• Teknik olarak bu sensörler ” sıcaklık telafili ışınım sensörü ” olarak bilinmektedir.
• İşlemci ölçülen ışınım ve sıcaklık değerlerini belirlenmiş matematiksel formüllerle hesaplayarak 0–1600 W/m² arasında değer üretir.
• Bu değerler istenilen çıkış sinyali için tasarlanmış dönüştürücüye iletir.
• Panel yöneliminde montajlanır.
• Açısı ayarlanabilir başlık sayesinde panel açısında ayarlanır ve sabitlenir.
• Sensör sarı veri kablolasu datalogger ve veri kaydedicilerde uygun portla bağlanır.
• Kutu içerisinden çıkan yapılandırma ayarları kullanılarak APIRS-AN PERC-Işınım Sensör yapılandırması tamamlanır.

Genel Özellikler

• Analog 4-20 mA protokolü ile sistemlere kolay entegrasyon.
• Açısı ayarlanabilir hücre.
• Toza, neme ve zorlu hava şartlarına dayanıklı.
• IEC 61724-1:2021, IEC 60904, CE uyumlu.
• Yüzey montajı veya direk üzerine kolay kurulum.
• Tak ve çalıştır kolay kurulum.
• Datalogger, SCADA, PLC ve IoT sistemleri ile tam uyumluluk
