Visionsen Analog Ultrasonik Kar Yükseklik Sensörü | USHS-AN

Ürün Kodu: USHS-AN

0,2–6 metre ultrasonik mesafe ölçüm aralığına, ±1 cm ölçüm doğruluğuna ve 10 mm çözünürlüğe sahip USHS-AN, sensör ile kar yüzeyi arasındaki mesafeyi algılayarak referans zemin seviyesine göre kar kalınlığının belirlenmesini sağlar.

Ölçülen değerler, endüstriyel standart 4–20 mA analog akım sinyaline dönüştürülerek uygun analog girişe sahip PLC, SCADA, datalogger ve meteorolojik veri toplama sistemlerine aktarılır.

Temassız Ultrasonik Ölçüm Teknolojisi

USHS-AN, yüksek frekanslı ses dalgalarının yüzeye gönderilmesi ve yansıyarak sensöre geri dönmesi için geçen sürenin hesaplanması prensibiyle çalışır.

Sensör içerisinde bulunan ultrasonik verici, ölçüm yüzeyine doğru ses darbeleri gönderir. Kar yüzeyinden yansıyan sinyaller alıcı tarafından algılanır ve ses dalgalarının gidiş-dönüş süresi elektronik ölçüm devresinde işlenir.

Kurulum sırasında belirlenen referans zemin mesafesiyle ölçülen yüzey mesafesi karşılaştırılarak kar birikim yüksekliği hesaplanabilir.

Fiziksel temas gerektirmeyen bu yöntem sayesinde sensör, kar örtüsünün üzerine yerleştirilmeden ölçüm gerçekleştirir. Mekanik hareketli ölçüm parçalarına ihtiyaç duyulmaması, dış ortam uygulamalarında aşınmayı ve bakım gereksinimini azaltmaya yardımcı olur.

Analog 4–20 mA Çıkış ve Endüstriyel Entegrasyon

VisionSen USHS-AN, kar yüksekliğiyle ilişkili ölçüm bilgisini standart 4–20 mA analog sinyal üzerinden iletir.

Akım tabanlı sinyal iletimi, uygun kablolama ve alıcı giriş koşullarında elektromanyetik parazitlere karşı dayanıklılık sağlayarak endüstriyel saha uygulamalarında güvenilir ölçüm verisi aktarımını destekler.

Sensör, 4–20 mA analog girişe sahip PLC, datalogger, SCADA veri toplama modülleri, endüstriyel kontrol cihazları ve IoT ağ geçitleriyle kullanılabilir.

Modbus RTU veya özel dijital haberleşme arayüzüne ihtiyaç duymadan mevcut analog otomasyon altyapılarına entegre edilebilmesi, özellikle hâlihazırda analog giriş modülleri kullanılan tesislerde önemli bir avantaj sağlar.

Güneş Enerji Santrallerinde Kar Birikiminin İzlenmesi

Kış aylarında güneş enerji santrallerinde meydana gelen kar birikimi, panel yüzeyindeki ışınımı azaltarak enerji üretim performansını olumsuz etkileyebilir. Ayrıca yüksek kar birikimi, saha erişimini ve bakım çalışmalarını zorlaştırabilir.

USHS-AN, kar örtüsündeki yükseklik değişimlerinin izlenmesini sağlayarak santral işletmecilerinin kış koşullarını değerlendirmesine yardımcı olur.

Ölçüm verileri; ortam sıcaklığı, rüzgar hızı, güneş ışınımı ve enerji üretim değerleriyle birlikte analiz edilerek kar yağışı ve erime süreçlerinin santral performansı üzerindeki etkilerinin değerlendirilmesini destekler.

Solar tracker sistemlerinde kar yüksekliği bilgisi, uygun kontrol ve otomasyon altyapılarıyla birlikte kullanılarak panel konumlandırma, operasyonel uyarı ve saha güvenliği senaryolarına dahil edilebilir.

Kar yüksekliği ölçümü doğrudan kar ağırlığı veya yapısal kar yükü ölçümü değildir. Taşıyıcı konstrüksiyon güvenliği için kar yoğunluğu ve ilgili mühendislik hesapları ayrıca değerlendirilmelidir.

Meteorolojik Gözlem ve Kış Koşulları Takibi

Kar örtüsünün düzenli olarak ölçülmesi, meteorolojik gözlem istasyonları ve çevresel veri toplama sistemleri açısından önemli bir parametredir.

USHS-AN; meteoroloji istasyonları, yüksek rakımlı bölgeler, kayak merkezleri, karayolları, tarımsal tesisler ve endüstriyel işletmelerde kar yüksekliğinin sürekli izlenmesi amacıyla kullanılabilir.

Sensör üzerinden elde edilen ölçümler, kar yağışı sonrası birikim seviyelerinin belirlenmesi, erime süreçlerinin takip edilmesi ve uzun dönemli meteorolojik kayıtların oluşturulması için kullanılabilir.

Karayolu ve altyapı projelerinde ise kar yüksekliği verileri, uygun izleme sistemleriyle birlikte bakım ve karla mücadele çalışmalarının planlanmasına destek sağlayabilir.

Dayanıklı Dış Ortam Tasarımı

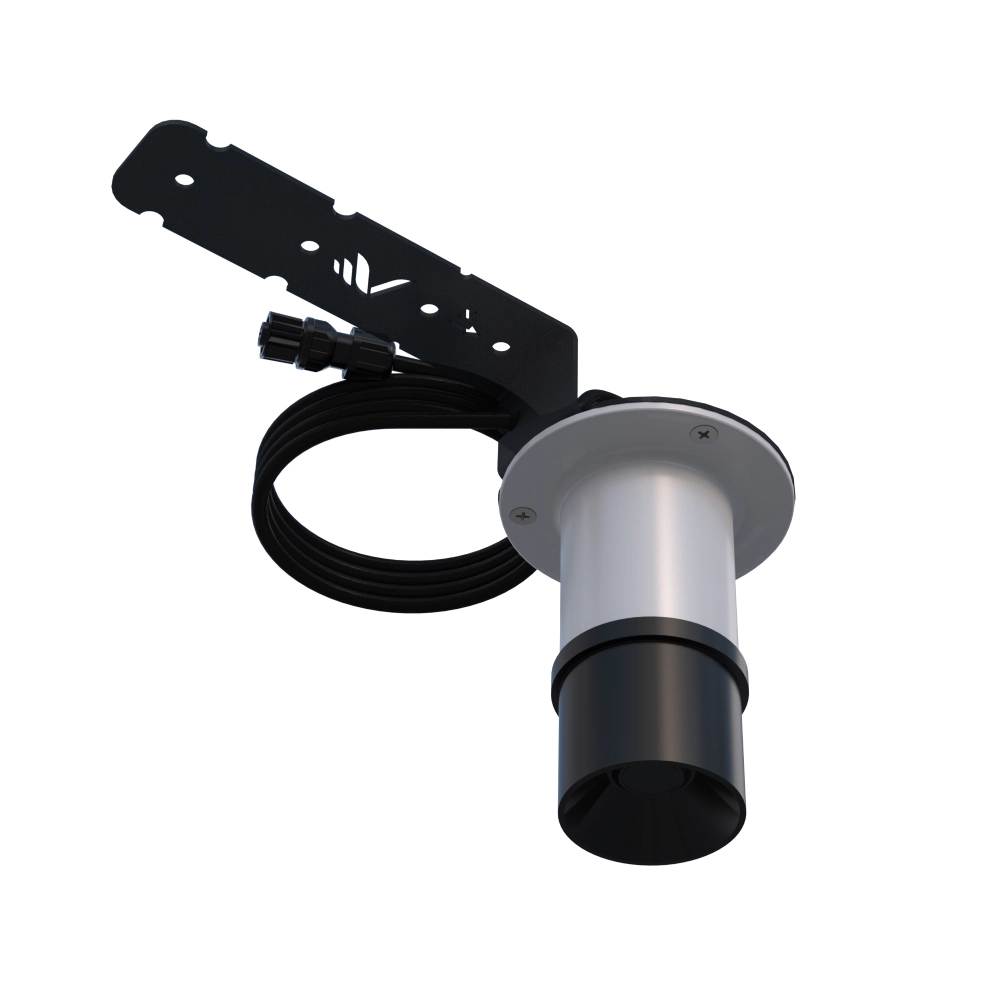

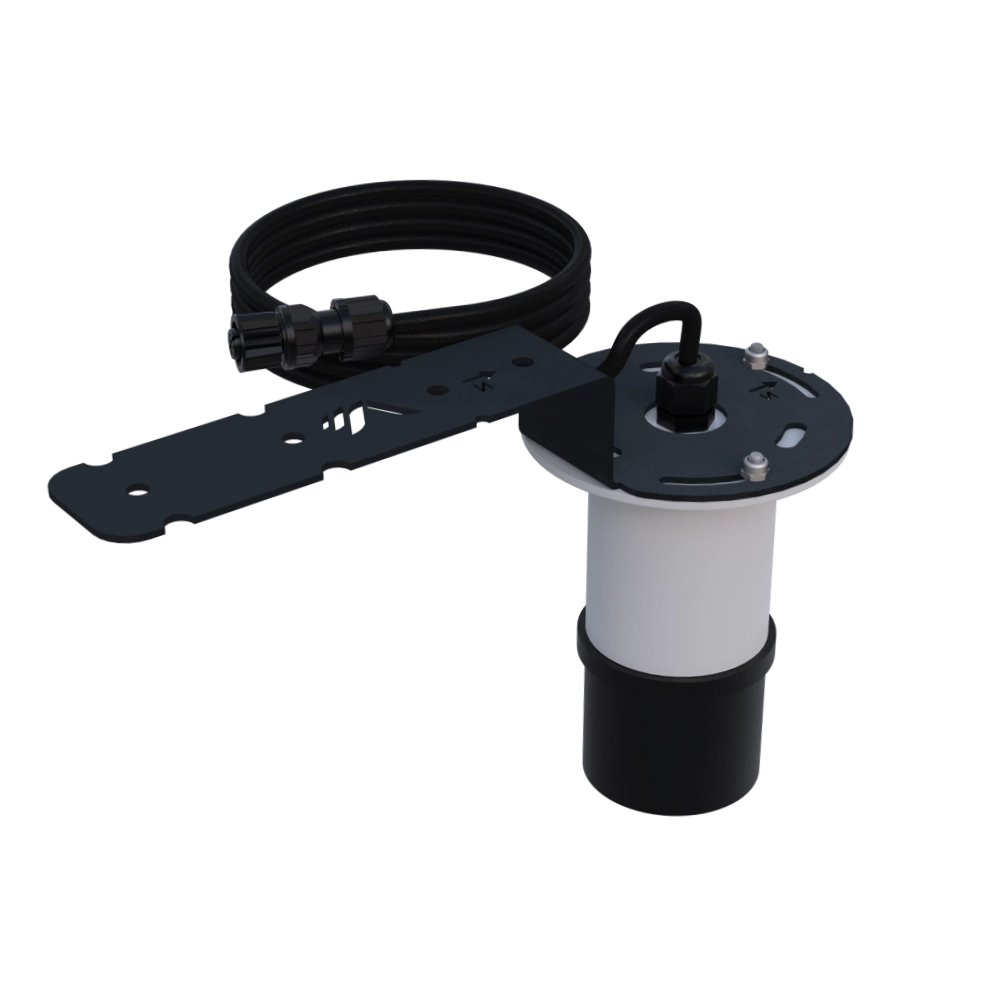

USHS-AN, alüminyum ve plastik bileşenlerden oluşan koruyucu gövdesiyle meteorolojik ve endüstriyel dış ortam uygulamalarına uygun olarak tasarlanmıştır.

IP65 koruma sınıfına sahip gövdesi, IP67 korumalı bağlantı konnektörü ve 3 metre standart kablosu sayesinde saha kurulumlarında dayanıklı bir bağlantı altyapısı sunar.

9–48 V DC besleme aralığı, farklı endüstriyel enerji ve otomasyon sistemleriyle entegrasyonu kolaylaştırır.

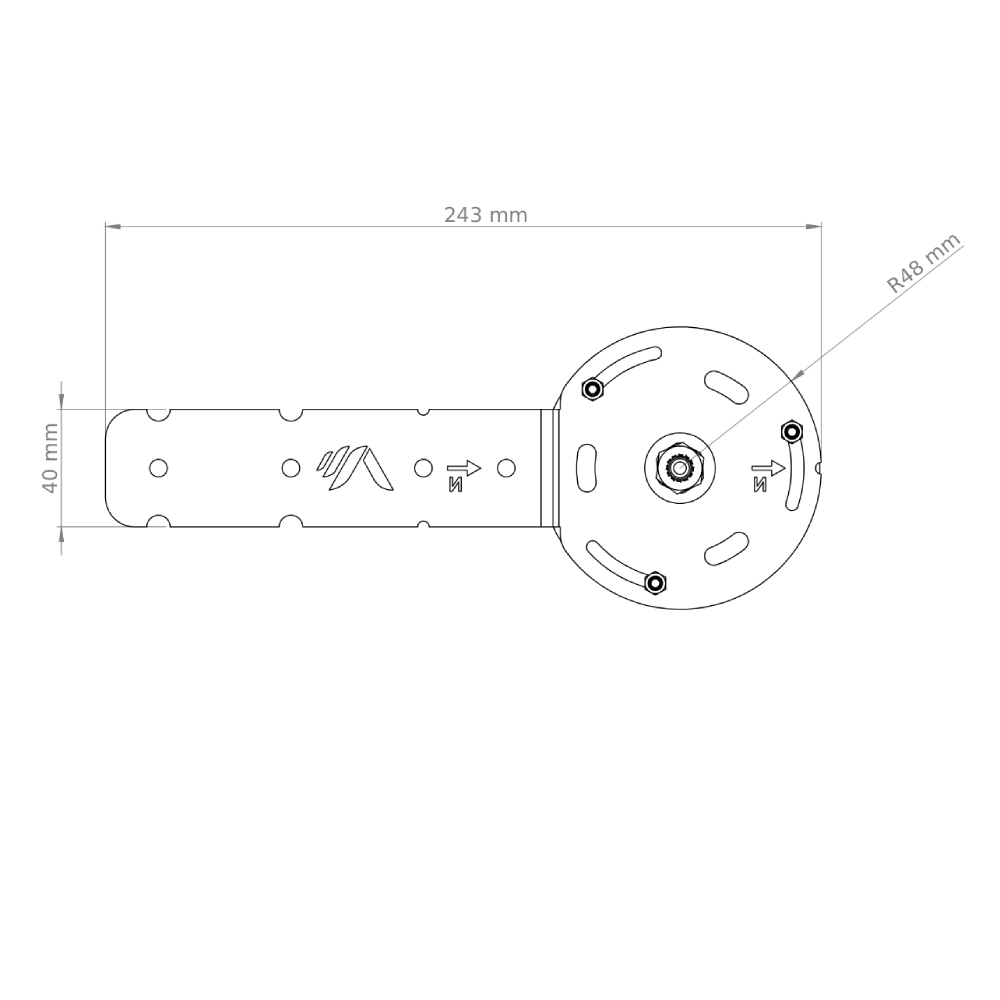

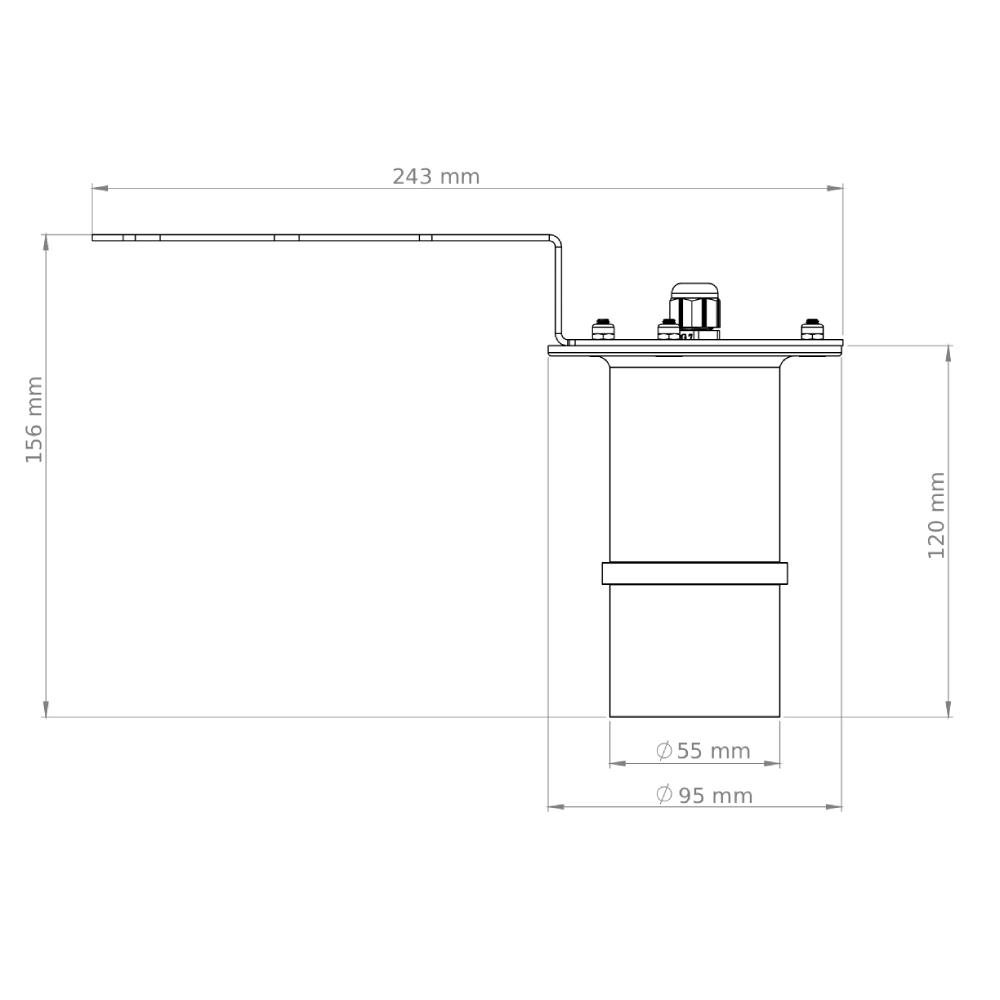

Direk veya sabit yüzey üzerine monte edilen sensör, ölçüm yapılacak zemin alanına doğru konumlandırılır. Ölçüm doğruluğunun korunması için sensör ile kar yüzeyi arasında engel bulunmaması, uygun montaj yüksekliğinin seçilmesi ve referans zemin seviyesinin doğru tanımlanması önemlidir.

Genel Özellikler

• 0,2–6 metre ultrasonik mesafe ölçüm aralığı
• Temassız kar yüksekliği ölçümü
• Standart analog 4–20 mA akım çıkışı
• ±1 cm ölçüm doğruluğu
• 10 mm ölçüm çözünürlüğü
• 20 cm yakın kör bölge
• Ultrasonik Time-of-Flight ölçüm teknolojisi
• Kar yüksekliği değişimlerinin sürekli izlenmesi
• PLC, SCADA ve datalogger sistemleriyle entegrasyon
• Analog girişli otomasyon sistemleriyle uyumluluk
• 9–48 V DC geniş çalışma gerilimi
• -20°C ile +70°C çalışma sıcaklığı
• IP65 koruma sınıfına sahip gövde
• IP67 korumalı kablo ve konnektör
• 3 metre standart bağlantı kablosu
• Alüminyum ve plastik gövde yapısı
• Direk ve yüzey montajına uygun tasarım
• GES, meteoroloji ve endüstriyel çevresel izleme uygulamalarına uygun yapı

Kullanım Alanları

Güneş Enerji Santralleri (GES): Kar birikiminin izlenmesi, kış koşullarının değerlendirilmesi, meteorolojik veri toplama ve saha bakım planlaması.

Solar Tracker Sistemleri: Kar yüksekliği verilerinin panel konumlandırma, alarm ve otomasyon uygulamalarında kullanılması.

Meteoroloji İstasyonları: Kar örtüsü yüksekliğinin sürekli ölçülmesi ve uzun dönemli meteorolojik kayıtların oluşturulması.

Kayak Merkezleri ve Dağlık Bölgeler: Kar kalınlığının izlenmesi ve mevsimsel kar birikimi değişimlerinin değerlendirilmesi.

Karayolu ve Altyapı Projeleri: Kar birikimi verilerinin yol bakım, ulaşım ve karla mücadele çalışmalarında kullanılması.

Tarım ve Seracılık: Açık alanlarda ve tarımsal tesis çevrelerinde kar yüksekliği takibi.

Endüstriyel Otomasyon: Analog girişli PLC ve kontrol sistemleriyle kar yüksekliği ölçümü ve eşik bazlı uyarı uygulamaları.

IoT ve Uzaktan İzleme Sistemleri: Uyumlu analog veri toplama modülleri aracılığıyla kar yüksekliği bilgilerinin uzaktan izlenmesi.

Dayanıklı dış ortam tasarımı, hassas ölçüm kapasitesi ve mevcut analog otomasyon sistemleriyle entegrasyon kolaylığı sayesinde profesyonel kar izleme projelerinde kullanılabilir.

Ürün hakkında detaylı teknik bilgi, analog çıkış entegrasyonu, montaj çözümleri ve proje bazlı fiyat teklifi almak için bizimle iletişime geçebilirsiniz.
