Visionsen Modbus RTU Ultrasonik Kar Yükseklik Sensörü | USHS-MB

Ürün Kodu: USHS-MB

0,2–6 metre ultrasonik ölçüm mesafesi, ±1 cm doğruluk ve 10 mm çözünürlük özelliklerine sahip USHS-MB, kar yüzeyi ile sensör arasındaki mesafeyi ölçerek referans zemin yüksekliğine göre kar kalınlığının belirlenmesini sağlar.

Ölçüm sonuçları, Modbus RTU protokolü üzerinden RS485 haberleşme hattına aktarılır. Böylece sensör, uyumlu PLC, SCADA, datalogger ve meteorolojik veri toplama sistemlerine entegre edilerek kar yüksekliği değişimlerinin uzaktan izlenmesini ve kayıt altına alınmasını destekler.

Temassız Ultrasonik Kar Yüksekliği Ölçümü

USHS-MB, yüksek frekanslı ses dalgalarının yüzeye çarpıp geri dönme süresini esas alan ultrasonik ölçüm teknolojisiyle çalışır.

Sensör başlığından gönderilen ses darbeleri kar yüzeyinden yansıyarak alıcıya ulaşır. Elektronik ölçüm sistemi, ses dalgalarının gidiş-dönüş süresini hesaplayarak sensör ile kar yüzeyi arasındaki mesafeyi belirler.

Kurulum sırasında kaydedilen referans zemin mesafesiyle ölçülen yüzey mesafesi karşılaştırılarak kar birikim yüksekliği hesaplanır.

Temassız ölçüm yöntemi, sensörün kar yüzeyiyle fiziksel temas etmesini gerektirmez. Hareketli mekanik ölçüm parçalarına ihtiyaç duymayan bu yapı, dış ortam uygulamalarında mekanik aşınmanın ve bakım ihtiyacının azaltılmasına yardımcı olur.

Kar yüksekliği, referans alınan sensör–zemin mesafesinden sensör–kar yüzeyi mesafesinin çıkarılmasıyla hesaplanır.

H(kar) = D(referans) - D(ölçülen)

Güneş Enerji Santrallerinde Kar Yüksekliği İzleme

Kış aylarında güneş enerji santrallerinde oluşan kar birikimi, enerji üretim performansını ve santral işletme koşullarını etkileyebilir.

Kar birikiminin izlenmesi; saha bakım planlaması, erişim koşullarının değerlendirilmesi ve meteorolojik verilerin santral izleme altyapısına dahil edilmesi açısından önemlidir.

VisionSen USHS-MB, güneş enerji santrallerinde kar yüksekliği değişimlerinin sürekli takip edilmesini sağlar. Ölçüm verileri, panel sıcaklığı, rüzgar hızı, ortam sıcaklığı ve diğer meteorolojik parametrelerle birlikte değerlendirilerek kış koşullarına yönelik operasyonel analizlerde kullanılabilir.

Çatı tipi GES ve solar tracker sistemlerinde, uygun otomasyon altyapılarıyla birlikte kar yüksekliğine bağlı uyarı ve kontrol senaryolarının oluşturulmasını destekler.

Kar yüksekliği tek başına yapısal kar yükünü belirlemediğinden, konstrüksiyon güvenliği değerlendirmelerinde kar yoğunluğu ve ilgili mühendislik hesapları ayrıca dikkate alınmalıdır.

Modbus RTU RS485 Dijital Haberleşme

USHS-MB, endüstriyel otomasyon ve meteorolojik veri toplama sistemlerinde yaygın olarak kullanılan Modbus RTU haberleşme protokolünü destekler.

RS485 diferansiyel haberleşme altyapısı sayesinde uygun kablolama ve sonlandırma koşullarında uzun mesafeli, elektriksel parazitlere karşı dayanıklı dijital veri iletişimi sağlanabilir.

Yapılandırılabilir cihaz adresi, birden fazla uyumlu sensörün aynı RS485 haberleşme hattında kullanılmasına olanak tanır.

Bu sayede geniş GES sahalarında, meteoroloji istasyonlarında ve çevresel izleme projelerinde farklı ölçüm noktalarından alınan veriler merkezi sistemlerde toplanabilir.

Meteoroloji ve Kış Koşulları İzleme Uygulamaları

Kar yüksekliğinin düzenli ölçülmesi, meteorolojik gözlem ve çevresel veri analizi açısından önemli bir parametredir.

USHS-MB; meteoroloji istasyonları, kayak merkezleri, yüksek rakımlı bölgeler, ulaşım altyapıları ve tarımsal tesislerde kar örtüsündeki değişimlerin izlenmesi için kullanılabilir.

Kar yağışı sonrasında birikim yüksekliğinin artması, erime süreçleri ve mevsimsel kar örtüsü değişimleri kayıt altına alınabilir.

Karayolları, köprüler ve açık alan işletmelerinde ölçüm sonuçları, bakım ve karla mücadele ekiplerinin karar süreçlerine destek verebilir.

Dayanıklı Endüstriyel Tasarım

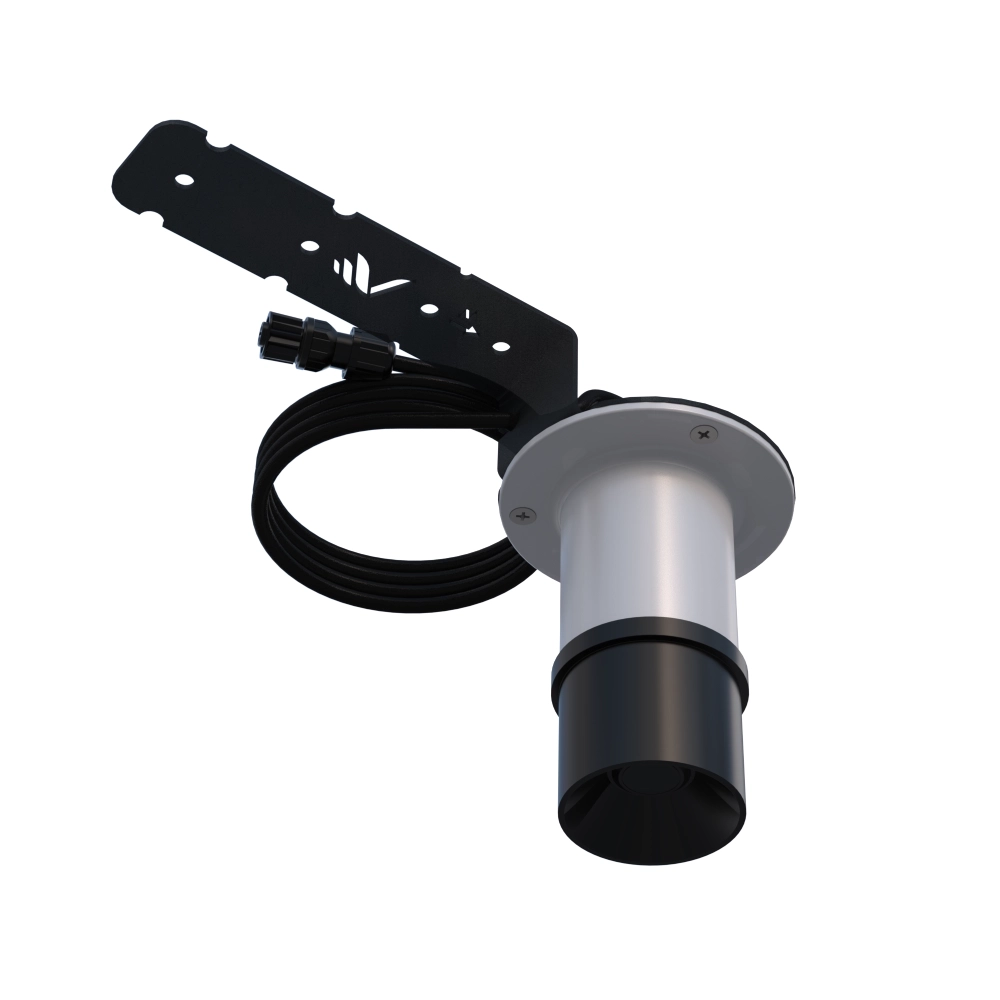

VisionSen USHS-MB, alüminyum ve plastik malzemelerden üretilmiş koruyucu gövdesiyle dış ortam koşullarında kullanım için tasarlanmıştır.

IP65 gövde koruma sınıfı ve IP67 korumalı kablo ve konnektör bağlantısı, saha uygulamalarında toz ve neme karşı koruma sağlar.

9–48 V DC besleme gerilimi ve 3 metre standart bağlantı kablosu sayesinde farklı endüstriyel enerji ve otomasyon altyapılarına uyum sağlar.

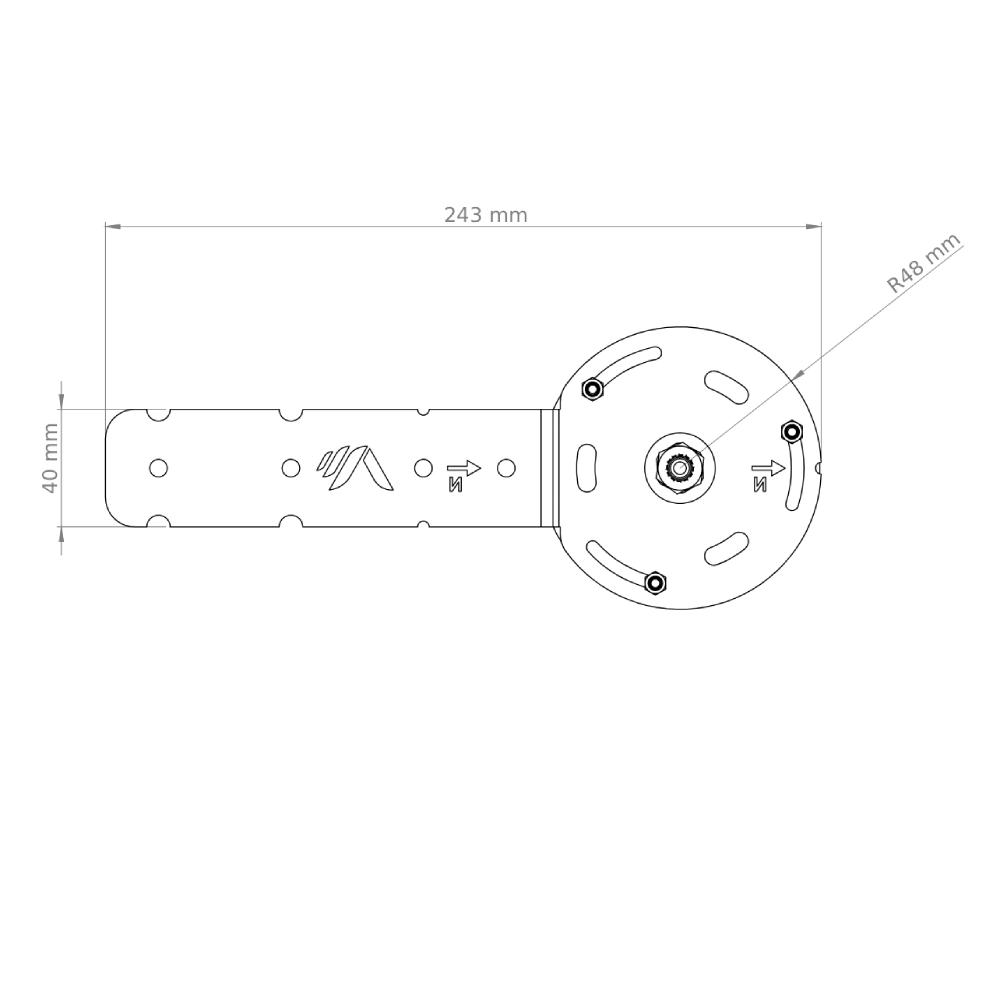

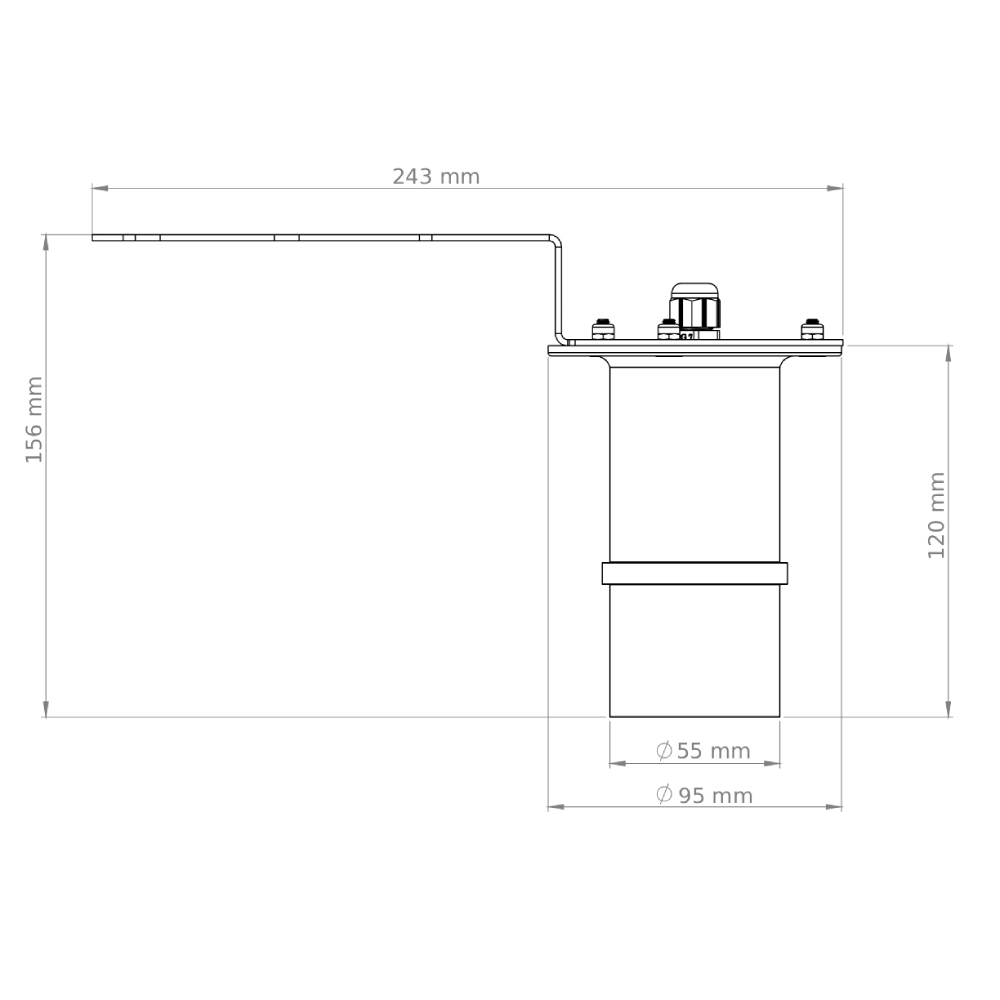

Direk veya uygun sabit yüzey üzerine monte edilebilen sensör, ölçüm yapılacak zemin alanına dik şekilde konumlandırılarak çalıştırılır. Doğru sonuçların elde edilmesi için ultrasonik ölçüm alanının engellerden arındırılmış olması ve referans zemin yüksekliğinin kurulum sırasında tanımlanması gerekir.

Genel Özellikler

• 0,2–6 metre ultrasonik mesafe ölçüm aralığı
• Temassız kar yüksekliği ölçüm teknolojisi
• ±1 cm ölçüm doğruluğu
• 10 mm ölçüm çözünürlüğü
• 20 cm yakın kör bölge
• Modbus RTU protokolü ve RS485 dijital haberleşme
• Referans zemin yüksekliğine göre kar birikimi hesaplama
• Yapılandırılabilir Modbus cihaz adresi
• Birden fazla sensörün aynı RS485 hattında kullanılabilmesi
• GES, solar tracker ve meteoroloji uygulamalarına uygun tasarım
• PLC, SCADA ve datalogger sistemleriyle entegrasyon
• 9–48 V DC geniş çalışma gerilimi
• 10 mA @ 24 V DC katalog akım tüketimi
• IP65 koruma sınıfına sahip gövde
• IP67 korumalı kablo ve konnektör bağlantısı
• 3 metre standart bağlantı kablosu
• -20°C ile +70°C arasında çalışma sıcaklığı
• Direk ve yüzey montajına uygun mekanik yapı

Kullanım Alanları

Güneş Enerji Santralleri (GES): Kar birikim yüksekliğinin izlenmesi, meteorolojik veri toplama ve kış koşullarına bağlı bakım planlaması.

Solar Tracker Sistemleri: Kar yüksekliği verilerinin panel konumlandırma ve saha otomasyon senaryolarında kullanılması.

Meteoroloji İstasyonları: Kar örtüsü yüksekliğinin sürekli ölçülmesi, kayıt altına alınması ve mevsimsel değişimlerin analizi.

Kayak Merkezleri ve Dağlık Bölgeler: Kar birikiminin ve kar örtüsündeki değişimlerin izlenmesi.

Karayolu ve Altyapı Projeleri: Kar yüksekliğine bağlı bakım, ulaşım ve karla mücadele operasyonlarının desteklenmesi.

Tarım ve Seracılık: Açık alan ve sera çevresindeki kar birikiminin izlenmesi.

Endüstriyel Çevresel İzleme: Zorlu dış ortam koşullarında kar yüksekliği ölçümlerinin merkezi sistemlere aktarılması.

IoT ve Uzaktan Veri Toplama Sistemleri: Modbus RTU uyumlu veri toplama cihazları aracılığıyla kar yüksekliğinin uzaktan izlenmesi.

Dayanıklı dış ortam tasarımı, dijital veri aktarımı ve otomasyon sistemleriyle entegrasyon imkânı sayesinde kış koşullarının izlenmesi ve saha yönetiminde kullanılabilecek kapsamlı bir ölçüm çözümü oluşturur.

Ürün hakkında detaylı teknik bilgi, Modbus entegrasyonu, montaj seçenekleri ve proje bazlı fiyat teklifi almak için bizimle iletişime geçebilirsiniz.
